UMG

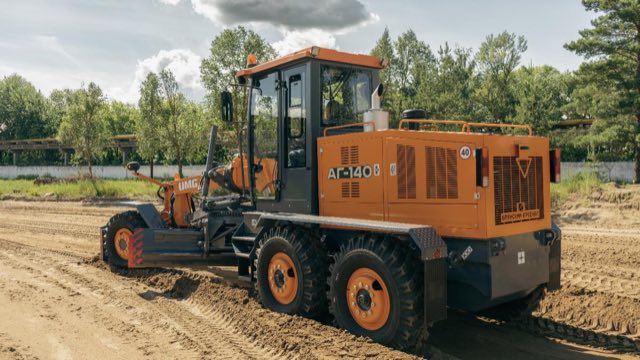

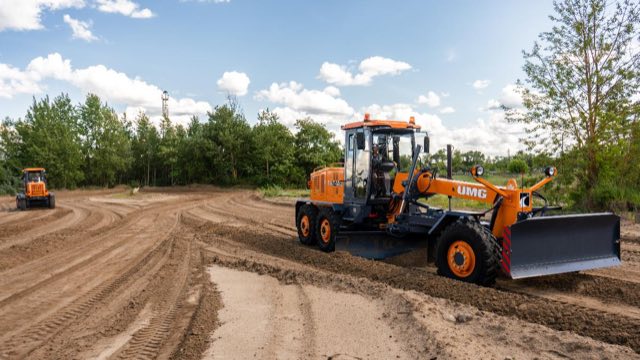

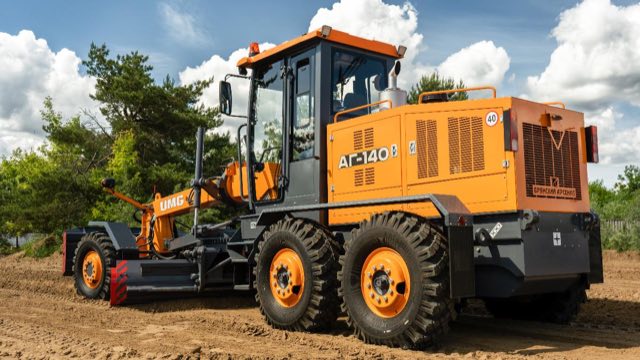

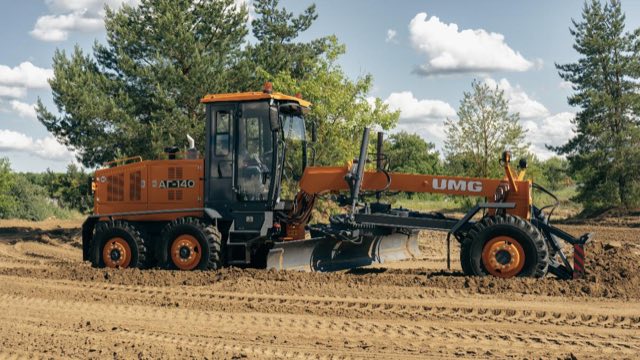

АГ-140

Автогрейдеры · UMG (АО «ЭКСМАШ»)

Эксплуатационная масса

14,2т

Мощность двигателя

110кВт

Длина отвала

3740мм

Запросить цену В лизинг Позвонить

Заводская гарантия, оригинальные запчасти и сервис Альфа Машинери на весь срок эксплуатации.

Назначение и область применения

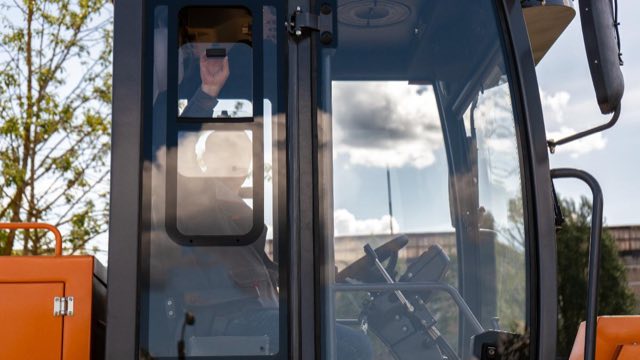

Обновленная кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
Новые органы управления рабочим оборудованием - короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке

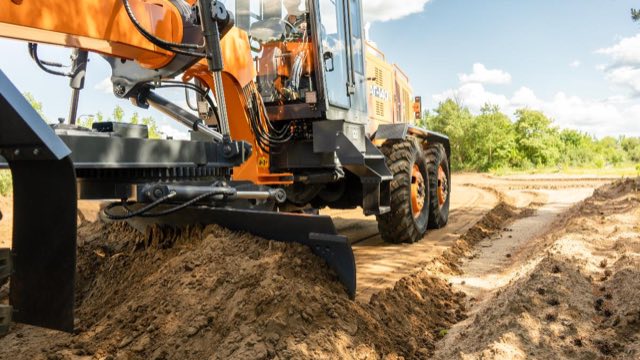

Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.

Технические характеристики АГ-140
Параметр	АГ-140 (МКПП)	АГ-140 (ГМП)
Силовая установка
Двигатель, модель, тип	ЯМЗ-236Г-16	ЯМЗ-236Г-6
6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува	6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува
Мощность, кВт (л.с.) / при оборотах (об/мин)	110 / 1700	110 / 1700
Максимальный крутящий момент (Н м) / при оборотах (об/мин)	667 / 1400	667 / 1400
Рабочий объем (л)	11,15	11,15
Диаметр и ход поршня (мм)	130 / 140	130 / 140
Удельный расход топлива при номинальной мощности, г/кВт ч	220	220
Аккумуляторные батареи	2 шт. 6СТ-190N3	2 шт. 6СТ-190N3
Генератор (В / А)	28 / 80	28 / 80
Напряжение бортовой электросети	24	24
Управление оборотами двигателя	механическое	механическое
Воздушный фильтр	сухого типа	сухого типа
Гидравлическая система
Тип гидросистемы	Постоянного объема	Постоянного объема
Гидрораспределитель управления рабочим оборудованием, тип	2 шт. 3-х секционных блока прямого включения с открытым центром, из них 5 секций с гидрозамками	2 шт. 3-х секционных блока прямого включения с открытым центром, из них 5 секций с гидрозамками
Гидрораспределитель управления вспомогательными операциями, тип	4-е шт., односекционные с дискретным электроуправлением.	4-е шт., односекционные с дискретным электроуправлением.
Гидронасос привода рабочего оборудования, тип	Шестеренный НШ-32 (в тандеме с НШ-16)	Шестеренный НШ-32 (в тандеме с НШ-16)
Подача насоса, л/мин, при номинальных оборотах двигателя	54,4	54,4
Номинальное давление в гидросистеме привода рабочего оборудования (МПа)	10	10
Гидронасос рулевого управления (тип, подача, производитель)	Шестеренный НШ-16 (в тандеме с НШ-32)	Шестеренный НШ-16 (в тандеме с НШ-32)
Привод гидронасосов рулевого управления и привода рабочего оборудования, тип	карданный, с носка коленвала	установлен на коробке передач
Рама
Рама шасси, тип	Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками.	Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками.
Угол поворота шарнирно-сочленённой рамы	± 22	± 22
Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм	1200	1200
Поворотный круг
Поворотный круг, тип	Тип – полноповоротный.	Тип – полноповоротный.
Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга.	Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга.
Диаметр круга, мм	1200	1200
Число зажимных пластин	4	4
Привод поворотного круга	Аксиально-поршневой гидромотор 56 см³ и червячный редуктор	Аксиально-поршневой гидромотор 56 см³ и червячный редуктор
Угол поворота отвала в плане (град)	± 360	± 360
Тяговая рама
Тяговая рама, тип	Сварная, А-образная	Сварная, А-образная
Рабочее оборудование
Грейдерный отвал, длина / высота (мм)	3740 / 620	3740 / 620
Боковой вынос отвала вправо/влево (мм)	700 / 700	700 / 700
Боковой сдвиг поворотного круга вправо/влево (мм)	260 / 430	260 / 430
Диапазон изменения угла резания ножа грейдерного отвала (град.)	30 - 70	30 - 70
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая (мм)	1570 / 1680	1570 / 1680
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута (мм)	2100 / 2200	2100 / 2200
Максимальный угол откоса для зачистки отвалом (град.)	90	90
Высота подъема грейдерного отвала в транспортном положении (мм)	350	350
Заглубление грейдерного отвала ниже опорной поверхности (мм)	450	450
Бульдозерный неповоротный отвал, длина / высота с ножом (мм)	2475 / 840	2475 / 840
Опускание отвала ниже опорной поверхности (мм)	100	100
Рулевое управление
Рулевой механизм	Гидростатическое рулевое управление.	Гидростатическое рулевое управление.
Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны	Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны
Минимальный радиус поворота по внешнему колесу (мм)	7500	7500
Параметры хода
Колесная формула	1 х 2 х 3
Муфта сцепления	Однодисковая, постоянно замкнутого типа, установлена на двигателе. Механическое управление с гидроусилителем.	Однодисковая, постоянно замкнутого типа. Выполняет функцию гасителя крутильных колебаний.
Коробка перемены передач	Механическая	Гидромеханическая (с гидротрансформатором)
Число передач вперед / назад	6/2	6/3
Скорости передвижения вперед / назад (км/ч)	1 - 4,0 / 3,5;	1 - 4,6 / 4,6;
2 - 6,2 / 12,6;	2 - 7,1 / 11,7;
3 - 8,8;	3 - 11,7 / 27,9;
4 - 15,0;	4 - 17,6;
5 - 23,2;	5 - 27,9;
6 - 32,3.	6 - 39,7.
Передний мост	Управляемый, не приводной, с балансирным креплением к раме	Управляемый, не приводной, с балансирным креплением к раме
Угол наклона колес переднего моста	± 18	± 18
Угол качания балки переднего моста	± 16	± 16
Дорожный просвет под передним мостом, мм	520	520
Тандемная тележка	Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров)	Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров)
Центральный редуктор (мост)	С самоблокирующимся дифференциалом и двумя планетарными передачами	С самоблокирующимся дифференциалом и двумя планетарными передачами
Бортовые редукторы (балансиры)	С шестеренными передачами	С шестеренными передачами
Угол качания балансиров (град)	± 15	± 15
Стояночный тормоз	Дисковый, сухого типа, с механическим приводом	Дисковый, сухого типа, с механическим приводом
Рабочие тормоза	Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами	Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами
Максимальное тяговое усилие (кН)	95	95
Стандартные шины, размерность	14.00-20 PR14	14.00-20 PR14
Заправочные емкости
Топливный бак (л)	290	290
Система охлаждения двигателя (л)	50	50
Система смазки двигателя (л)	30	30
Балансир задней тележки (каждого) (л)	22	22
Картер заднего моста (л)	30	30
Коробка передач (л)	8	8
Гидравлическая система, включая гидробак (л)	200	200
Гидравлический бак (л)	160	160
Эксплуатационная масса
Эксплуатационная масса (т)	14,2	14,2
Нагрузка на переднюю ось, кг	4300	4300
Нагрузка на тандемную тележку, кг	9900	9900
Масса с бульдозерным отвалом и задним рыхлителем (т)	14,6	14,6
Неповоротный бульдозерный отвал, масса комплекта (кг)	708	708
Габаритные размеры
Общая длина без бульдозерного отвала и рыхлительного оборудования (мм)	8420	8420
Общая длина только с передним бульдозерным отвалом (мм)	9120	9120
Общая длина только с задним рыхлительным оборудованием (мм)	9040	9040
Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм)	9680	9680
Ширина при транспортировке (мм)	2500	2500
Общая высота по кабине (мм)	3450	3450
Общая высота по кабине с маяком (мм)	3535	3535
Колесная база грейдера / балансирной тележки (мм)	6000 / 1420	6000 / 1420
Ширина колеи, передних / задних колес (мм)	2050	2050
Минимальный дорожный просвет (мм)	300	300
Сервисные и гарантийные интервалы
Минимальный межсервисный интервал (моточ)	500	500
Гарантийный срок (мес./моточ)	12 / 1500	12 / 1500
Стандартное оборудование
Кабина FOPS / ROPS	да	да
Две распашные стеклянные двери для входа в кабину	да	да
Стеклоочиститель на лобовом и заднем стекле	да	да
Рулевая колонка с регулировкой угла наклона и высоты	да	да
Сиденье машиниста с механической подвеской, ремнем безопасности	да	да
Проблесковый маяк на крыше кабины	да	да
Держатель номерного знака с подсветкой	да	да
Отопитель кабины	да	да
Фонари рабочего освещения	да	да
Ходовые осветительные приборы	да	да
Подножки для входа в кабину справа и слева	да	да
Подогрев зеркал заднего вида	да	да

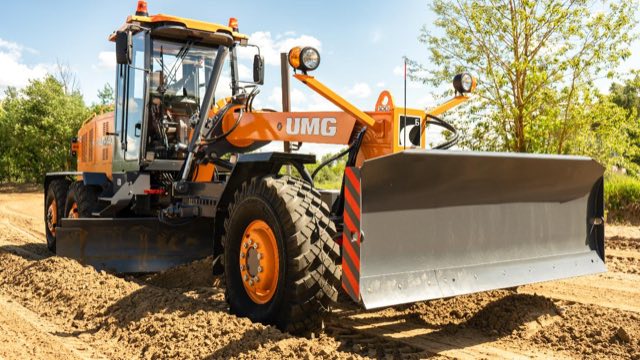

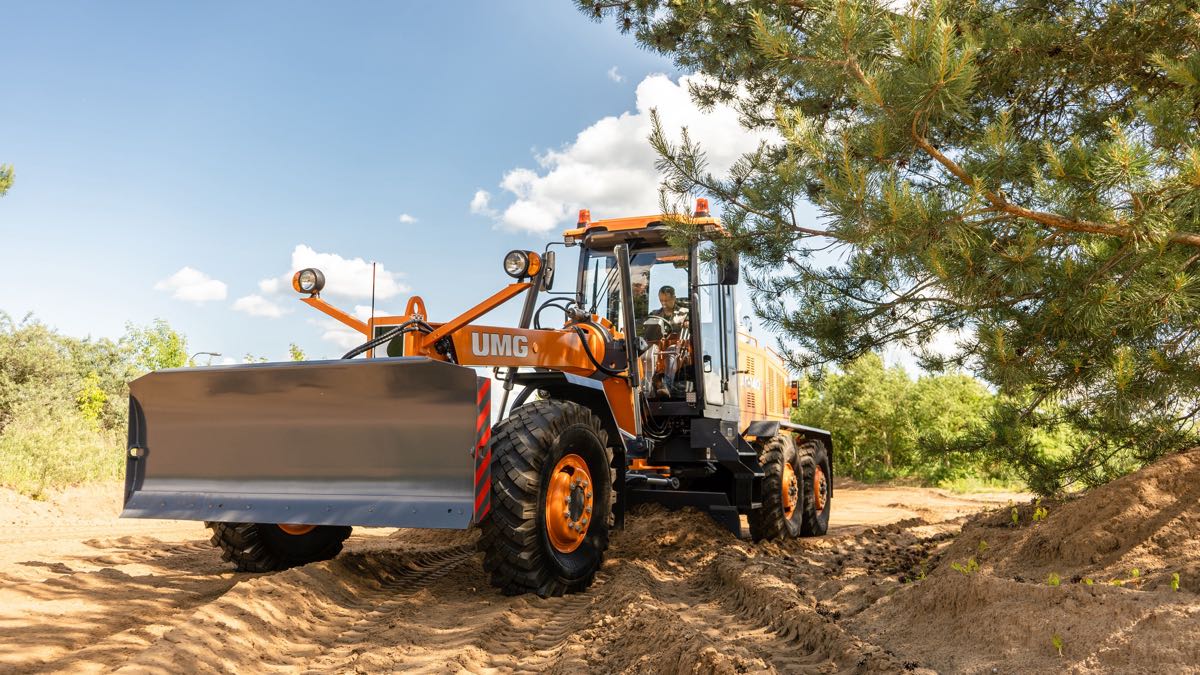

Передний бульдозерный отвал	да	да
Штатные места для крепления ОБГ	да	да
Полноповоротное грейдерное оборудование с углом поворота отвала ±360°, с червячным редуктором и аксиально-поршневым гидромотором объемом 56 см³	да	да
Оборудование по заказу
Кондиционер	опция	опция
Предпусковой подогреватель двигателя	опция	опция
Аудиоподготовка / стерео FM / mp3 проигрыватель	опция	опция
Автоматическая система нивелирования 2D и 3D	опция	опция
Снегоочистительные ножи	опция	опция
Удлинитель отвала	опция	опция
Автоматическая централизованная система смазки шарниров	опция	опция
Камера заднего вида	опция	опция
Дополнительный проблесковый маяк	опция	опция
Подогрев топливного фильтра	опция	опция
Модуль ГЛОНАСС	опция	опция
Автономный отопитель кабины	опция	опция
Установка запасного колеса для транспортного применения	опция	опция
Неполноповоротное грейдерное оборудование с углом поворота отвала ±65°, с двумя гидроцилиндрами и демпфирующими предохранительными клапанами.	опция	опция
Переднее снегоочистительное оборудование
Ширина (мм)	2900	2900
Высота (мм)	1100	1100
Масса комплекта, (кг)	727	727
Бульдозерный поворотный отвал
Длина (мм)	2840	2840
Высота (мм)	840	840
Угол поворота отвала в плане (град)	60	60
Опускание отвала ниже опорной поверхности (мм)	100	100
Масса комплекта (кг)	1080	1080
Рыхлитель-кирковщик заднего расположения
Число зубьев	3	3
Ширина по осям крайних зубьев (мм)	1300	1300
Глубина рыхления (мм)	250	250
Количество гидроцилиндров	2	2
Масса комплекта (кг)	396	396
Отвал боковой грейдерный ОБГ
Назначение	Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов.	Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов.
Длина / высота отвала (мм)	2680 / 720	2680 / 720
Вынос за колею (мм)	810	810
Угол обрабатываемого откоса насыпи, град.	30	30
Угол обрабатываемого откоса дамбы, град.	30	30
Угол установки отвала относительно продольной оси автогрейдера, град.	0…50	0…50
Высота дорожного ограждения, за которым ведется работа (мм)	нет	нет
Управление оборудованием	электрогидравлическое	электрогидравлическое
Масса оборудования (кг)	950	950
Отвал боковой грейдерный ОБГ-2
Назначение	Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями.	Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями.
Длина / высота отвала (мм)	2850 / 725	2850 / 725
Вынос за колею (мм)	4200	4200
Угол обрабатываемого откоса насыпи / дамбы, град.	15 / 30	15 / 30
Угол установки отвала относительно продольной оси автогрейдера, град.	0…50	0…50
Высота дорожного ограждения, за которым ведется работа (мм)	900	900
Управление оборудованием	Электрогидравлическое	электрогидравлическое
Масса оборудования (кг)	1640	1640
